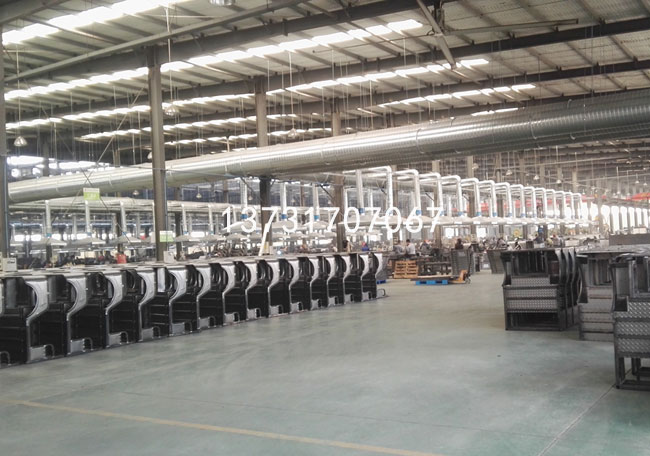

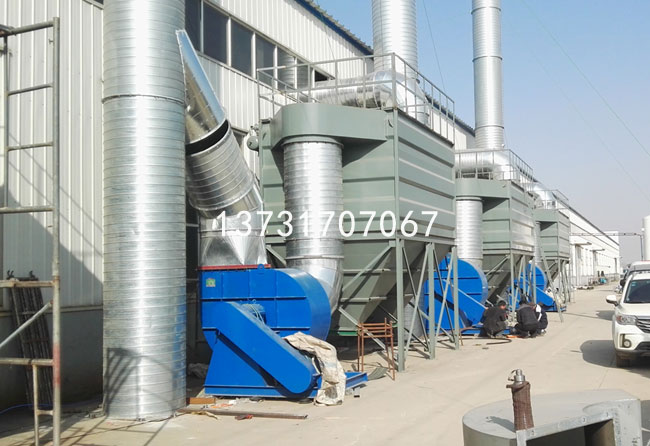

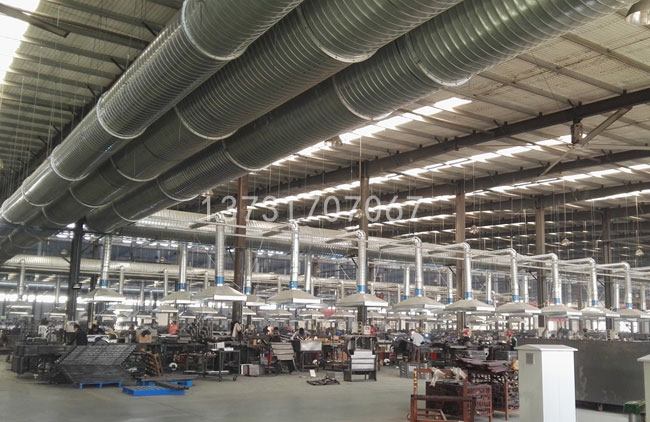

我公司為滄州青縣開發區某三輪車廠設計的三臺焊煙濾筒
除塵器安裝完畢，三輪車焊接車間分三排焊接工位，每排35個焊接工位，焊煙濾筒除塵器分三臺布置，焊煙通過吸塵管道集中到車間外的濾筒除塵器過濾。
焊煙濾筒除塵器技術參數
1、型號規格：LTM-68
2、處理煙氣量：75000m3/h
3、進口粉塵濃度：≤20g/Nm3
4、出口粉塵濃度：＜10mg/Nm3
5、本體阻力：≤1500Pa
6、本體漏風率：≤2%
7、總過濾面積：1000m2
8、脈沖閥規格：2.5″直角式
9、濾筒數量：88只
10、濾袋規格 φ325×1300
LTM型集中焊煙濾筒除塵器的焊接煙塵處理風量范圍2000-130000m3，可以滿足各種焊接車間的全面治理，一個中央系統能同時處理多個焊接工位的煙塵凈化。主要凈化方式是在大型綜合車間、廠房車間外安裝凈化系統，車間內設置引風管道，將室內煙氣引至凈化系統處理并排放，通過自由移動吸臂收集零散焊接點凈化煙氣。
工作原理：通過引風機的作用，焊煙廢氣經萬向吸罩或吸風口吸入設備進風口，設備進風口處設有阻火器，火花經阻火器即被阻留，煙塵氣體進入濾芯過濾室，利用重力與上行氣流，首先將粗粒塵直接降至灰斗，微粒煙塵被濾芯捕集在外表面，潔凈氣體由濾芯中心流入潔凈室，再經過活性炭吸附層去除異味后經出風口排出。濾芯的更換和清理通過壓力顯示提示。
清灰采用壓縮空氣脈沖自動清灰，使設備阻力穩定在有利于工作的水平，使設備成為長時間大量電焊作業時的O除塵設備。
LTM型移動式焊煙除塵器工作原理與上述相同，主要區別在于LTM型移動式焊煙除塵器將電控箱，排風機制作成一整體，同時設備底座安裝角輪，可移動。
設備組成及特點：1.采用普通鋼制作而成，主要部件有進風口（內設阻火網）、沉降室、O濾芯、濾芯支架、潔凈室、出風口（配有消聲措施）、降灰抽屜（小車）、脈沖系統等組成；
2.O濾芯采用防油防水濾芯，專業用于焊接煙塵的處理，對于亞微米級以上的顆粒具有以上的凈化效率。同時具有運行阻力低，使用壽命長的特點；
3.設備結構簡單，維修保養方便簡捷，費用低廉；
4.設備運行阻力低，有效節約除塵系統的能耗；
5.清灰采用手動和自動兩種控制方式，可以節約壓縮空氣消耗量。
